Как соединить несколько двигателей постоянного тока напряжением 220 В?

Соединение нескольких двигателей постоянного тока на 220 В вместе может оказаться сложной, но полезной задачей, особенно в тех случаях, когда требуется высокая мощность или скоординированное движение. Как надежный поставщик двигателей постоянного тока на 220 В, мы понимаем тонкости таких установок и готовы помочь вам в этом процессе.

Понимание основ работы двигателей постоянного тока 220 В.

Прежде чем углубляться в методы подключения, важно иметь четкое представление о двигателях постоянного тока 220 В. Эти двигатели работают от источника постоянного тока (DC) напряжением 220 Вольт. Они широко используются в различных промышленных и коммерческих целях благодаря своей высокой эффективности, управляемости и надежности.

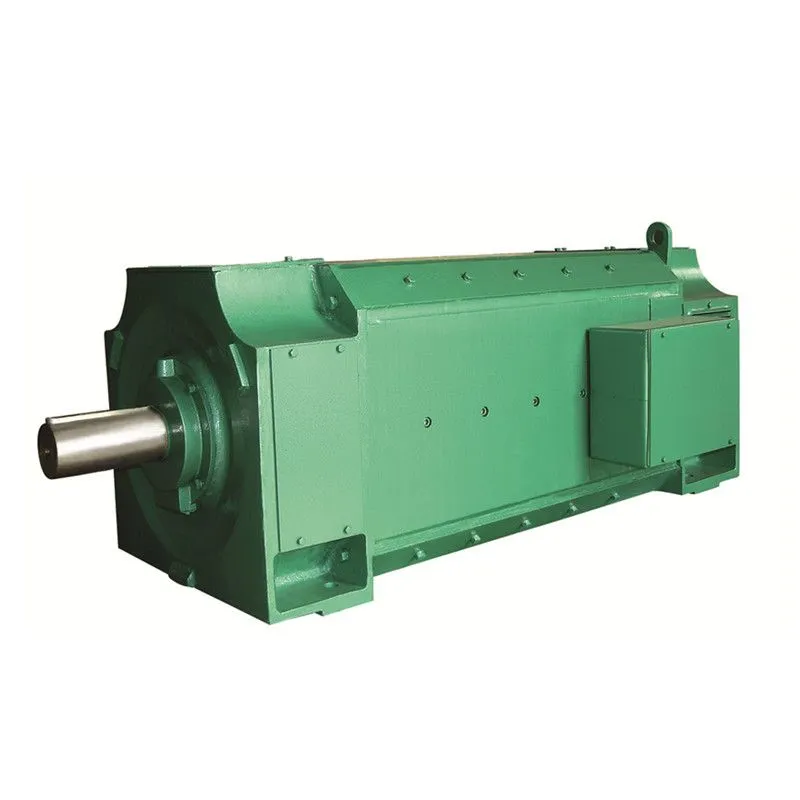

Существуют различные типы двигателей постоянного тока 220 В, каждый из которых имеет свои характеристики и области применения. Например,ZSN4 Цементный двигатель постоянного токаспециально разработан для использования в цементной промышленности, где он обеспечивает необходимую мощность и крутящий момент для тяжелых операций. С другой стороны,Последовательный и шунтирующий двигатель постоянного токапредлагает различные характеристики скорости и крутящего момента в зависимости от того, подключены ли они последовательно или в параллельной конфигурации, что делает их пригодными для широкого спектра применений.Шунтовая машина постоянного токаизвестен своей относительно постоянной скоростью и часто используется в приложениях, где требуется стабильная скорость вращения.

Факторы, которые следует учитывать перед подключением нескольких двигателей

Требования к питанию

Первым фактором, на который следует обратить внимание, является источник питания. Убедитесь, что ваш источник питания может обеспечить достаточный ток для удовлетворения совокупной мощности всех двигателей. Каждый двигатель постоянного тока на 220 В имеет определенную номинальную мощность, обычно измеряемую в ваттах (Вт) или лошадиных силах (л.с.). Рассчитайте общую потребляемую мощность, сложив номинальные мощности всех двигателей, которые вы планируете подключить.

Характеристики двигателя

Двигатели могут иметь разные скоростно-моментные характеристики, пусковые токи и уровни КПД. Крайне важно выбирать двигатели со схожими характеристиками, чтобы обеспечить их бесперебойную совместную работу. Несоответствующие двигатели могут привести к неравномерному распределению нагрузки, перегреву и преждевременному выходу двигателя из строя.

Требования к контролю

Определите, как вы хотите управлять двигателями. Вам может потребоваться индивидуальное управление каждым двигателем или вы можете захотеть, чтобы они работали скоординировано. Это повлияет на тип системы управления, которую вы выберете, например, простой переключатель включения-выключения или более сложный контроллер двигателя.

Способы подключения

Параллельное соединение

Один из самых простых способов подключения нескольких двигателей постоянного тока на 220 В — параллельное соединение. При параллельном соединении каждый двигатель подключается напрямую к источнику питания. Напряжение на каждом двигателе одинаковое (в данном случае 220 В), а общий ток, потребляемый от источника питания, представляет собой сумму токов, потребляемых каждым двигателем.

Преимущество параллельного подключения состоит в том, что в случае выхода из строя одного двигателя остальные могут работать независимо. Однако двигатели, подключенные параллельно, распределяют нагрузку поровну только в том случае, если они имеют одинаковые электрические характеристики. Если двигатели имеют разные сопротивления или требования к нагрузке, распределение тока может быть неравномерным, что приводит к перегреву некоторых двигателей.

Вот пошаговое руководство по созданию параллельного соединения:

1. Отключите питание, чтобы обеспечить безопасность во время процесса подключения.
2. Определите положительные (+) и отрицательные (-) клеммы каждого двигателя и источника питания.
3. Соедините все положительные клеммы двигателей вместе, а затем соедините эту комбинированную клемму с положительной клеммой источника питания.
4. Соедините все отрицательные клеммы двигателей вместе, а затем подключите эту комбинированную клемму к отрицательной клемме источника питания.

Последовательное соединение

При последовательном соединении двигатели соединяются встык, поэтому через каждый двигатель течет одинаковый ток. Общее напряжение в последовательной комбинации представляет собой сумму напряжений на каждом двигателе. Однако при использовании двигателей постоянного тока на 220 В последовательное соединение в большинстве случаев может быть нецелесообразным, поскольку напряжение на каждом двигателе будет меньше 220 В, что может привести к тому, что двигатели будут работать на пониженной скорости или вообще не работать.

Если вы все же хотите использовать последовательное соединение по каким-то конкретным причинам, вот как это сделать:

1. Выключите питание.
2. Подключите положительную клемму первого двигателя к положительной клемме источника питания.
3. Подключите отрицательную клемму первого двигателя к положительной клемме второго двигателя и так далее для всех двигателей.
4. Подключите отрицательную клемму последнего двигателя к отрицательной клемме источника питания.

Серия – параллельное соединение

Последовательно-параллельное соединение сочетает в себе черты как последовательного, так и параллельного соединения. Его можно использовать для достижения баланса между требованиями по напряжению и току. Например, вы можете сгруппировать двигатели в последовательно соединенные пары, а затем соединить эти пары параллельно.

Этапы последовательно-параллельного соединения следующие:

1. Сгруппируйте двигатели в пары.
2. Подключите двигатели каждой пары последовательно, как описано выше.
3. Соедините положительные клеммы всех последовательно соединенных пар вместе, а отрицательные клеммы вместе.
4. Подключите комбинированные положительные и отрицательные клеммы к источнику питания.

Контроль и защита

После подключения двигателей важно принять надлежащие меры контроля и защиты. Используйте контроллер двигателя для регулирования скорости, крутящего момента и направления двигателей. Контроллеры двигателей могут варьироваться от простого ручного управления до усовершенствованных программируемых логических контроллеров (ПЛК).

Кроме того, установите защитные устройства, такие как предохранители, автоматические выключатели и датчики перегрева. Предохранители и автоматические выключатели защищают двигатели и источник питания от перегрузки по току, а датчики перегрева могут предотвратить перегрев двигателей.

Тестирование и устранение неполадок

После подключения двигателей и установки устройств управления и защиты пришло время протестировать систему. Постепенно включайте питание и наблюдайте за работой двигателей. Проверьте, нет ли посторонних шумов, вибраций или перегрева.

Если у вас возникнут какие-либо проблемы, начните с проверки соединений на наличие ослабленных проводов или неправильной проводки. Измерьте напряжение и ток в различных точках цепи, чтобы убедиться, что они находятся в ожидаемом диапазоне. Для получения дополнительной помощи обратитесь к спецификациям производителя двигателя и руководствам по устранению неполадок.

Заключение

Соединение нескольких двигателей постоянного тока на 220 В требует тщательного планирования, учета различных факторов и использования соответствующих методов подключения. Как поставщик двигателей постоянного тока 220 В, мы обладаем опытом и высококачественной продукцией для поддержки ваших проектов по подключению двигателей.

Независимо от того, работаете ли вы над системой промышленной автоматизации, тяжелым оборудованием или любым другим проектом, требующим нескольких двигателей, мы можем предоставить вам подходящие двигатели и рекомендации. Если вы заинтересованы в покупке наших двигателей постоянного тока на 220 В или вам нужна дополнительная информация о подключении двигателей, свяжитесь с нами для более подробного обсуждения закупок. Мы с нетерпением ждем сотрудничества с вами в вашем следующем проекте.

Ссылки

• Фицджеральд А.Е., Кингсли К. и Уманс С.Д. (2003). Электрические машины. МакГроу - Hill Education.
• Чепмен, С.Дж. (2012). Основы электромашиностроения. МакГроу - Hill Education.
